導電斑馬紙热壓方案

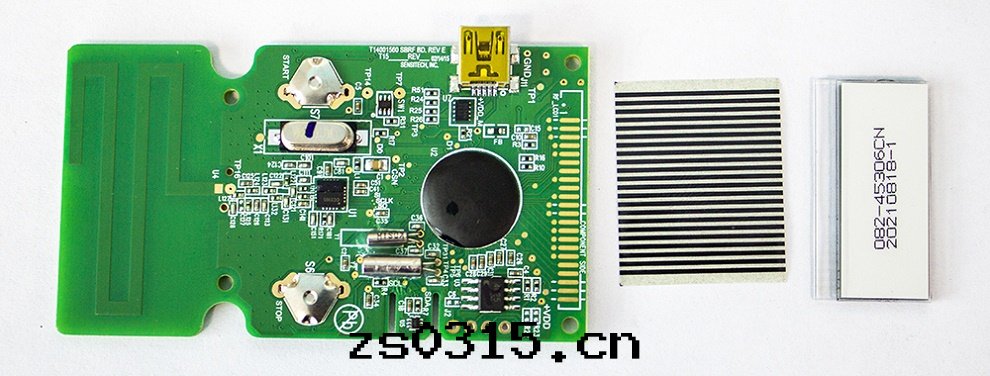

一、热壓導電斑馬紙（Heat Seal Connector，HSC）俗稱斑馬紙 .是一種可以任意彎折 , 性能穩定 ,成本低， 使用簡便的新型傳導連接材料 . 是連接 PCB 与 LCD 優质材料 .廣泛用于计算機、收录機、遊戲機、電話機、复读機、 CD 機、數碼相機、儀器儀表、電子鐘，汽車音响等。 主要特點是不需要焊接，低温即可牢固地黏在元件上面，實現了電子器件間的導通，可满足電路精细間距的需要，使顯示器件更輕更薄。

1、        热壓導電斑馬紙的導電原理是使用耐高温聚醋薄膜 PE为基材 , 以導電碳漿 , 银漿或银破混合物为導電線路 , 按所需型号印制 , 再塗覆一层分散有導電微粒 , 並具有热熔性的特殊异向導電肮热壓在 PCB 与 LCD 液晶顯示器的電极位置 。

2、        技術參數：線距0.3-2.5MM，长可达200MM左右

粘接強度（Tensile Strength）≥500g/ cm²，經热壓後粘附在LCD上拉力500g/ cm²，粘附在PCB上拉力达600g/ cm²。

3、        高温高湿實验 百分之九十五的相对湿度，温度60℃度 500小时檢測後無變化；

高---低温測試 -30℃---+70℃ 循环10次檢測無變化；

高温 +80℃环境放200小时，檢測後無變化；

低温 -30℃环境放200小时，檢測後無變化。

二、注意事項：導電斑馬紙出現的故障是斷裂和壓接處脫落，主要解决方案是要按照上述的技術參數热壓可靠，另外是在热壓處盡量固定，避免每次使用时的反复折彎，折彎活動盡量在非热壓區域。

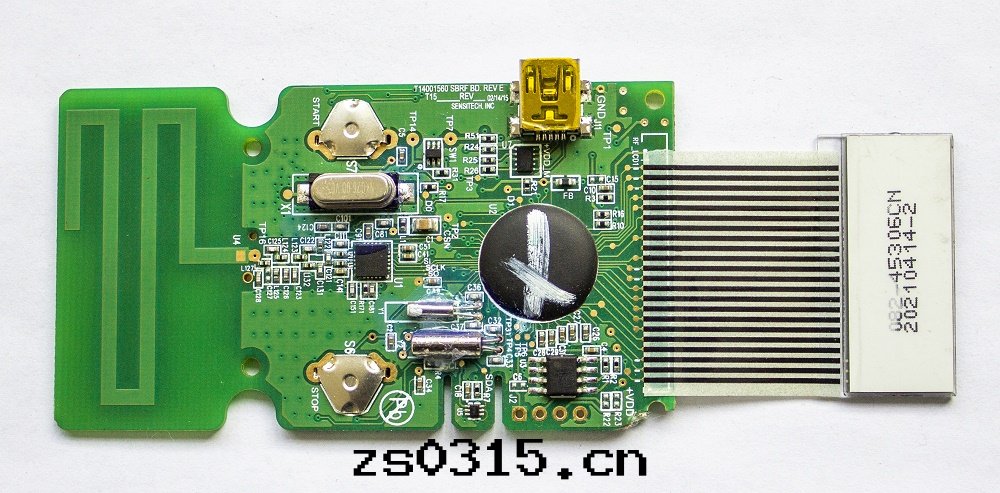

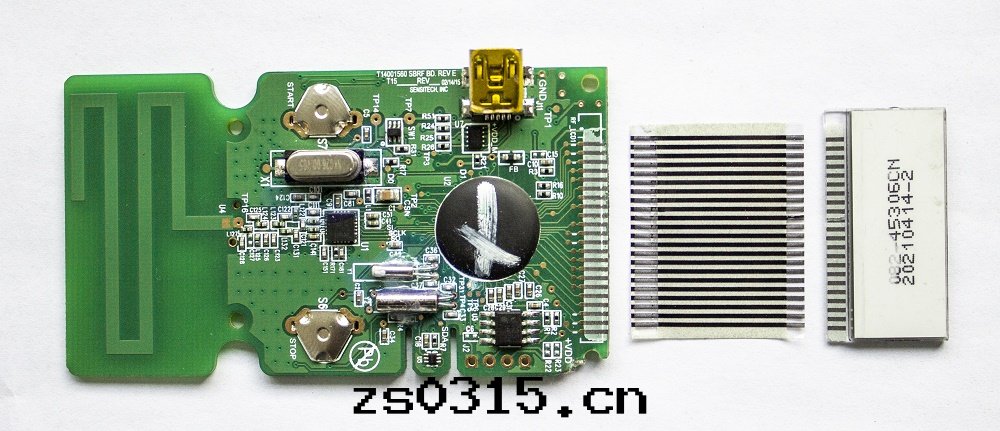

三、热壓後檢測結果：沿着斑馬紙笔直方向(A方向)分别扯开焊接在LCD和PCB上的斑馬紙銜接带,遺留在LCD和PCB上殘留物(斑馬紙線碳膜)的覆蓋面積有必要大于焊盤的80%以上.

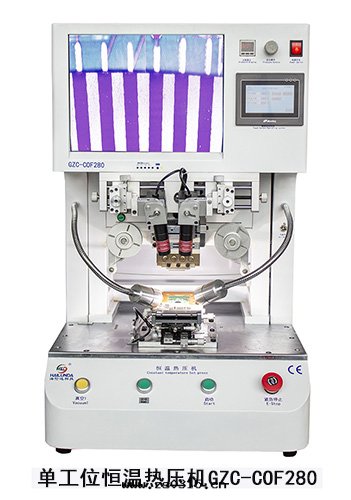

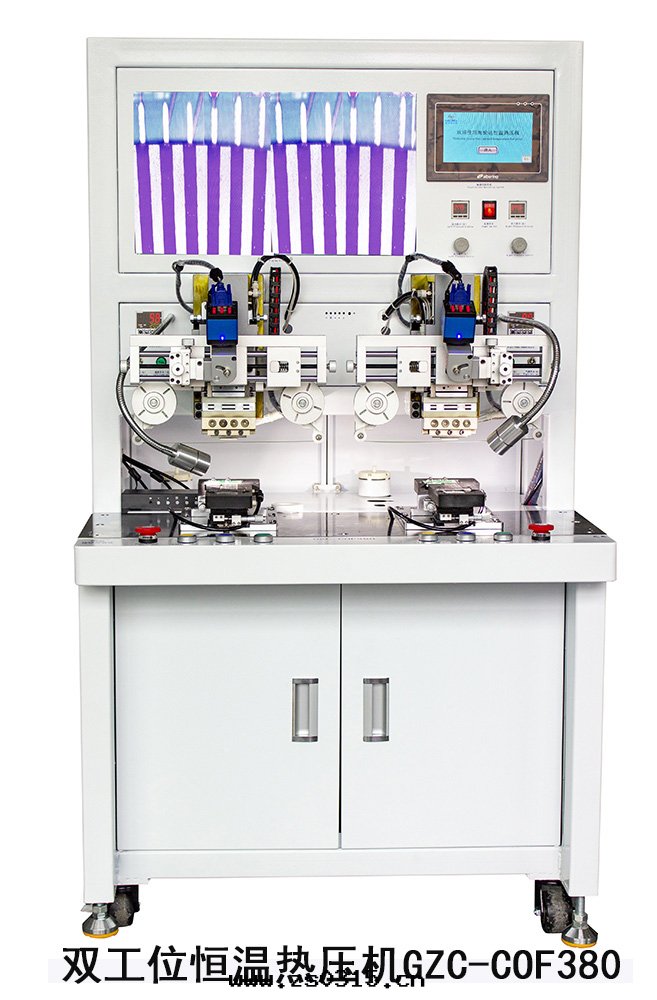

四、設備选擇方案，可以根據産量和成本進行評估选擇合适的設備方案

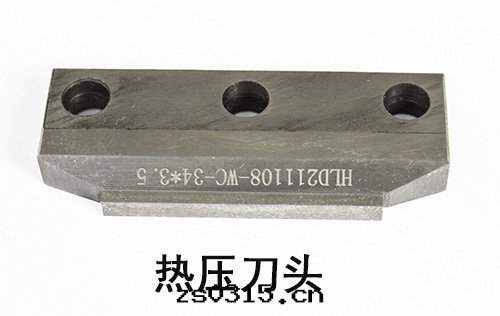

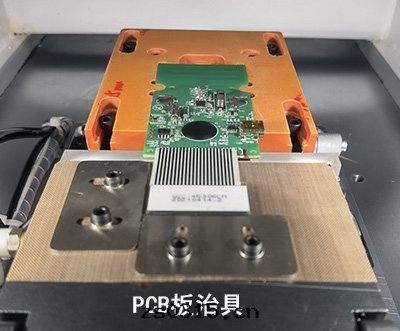

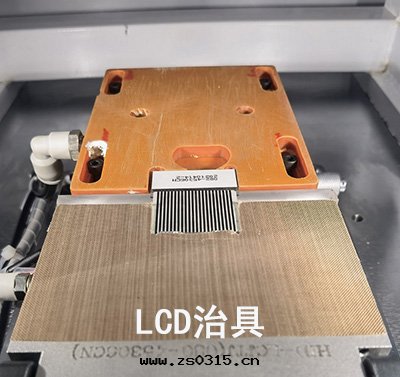

五、根據打樣産品的規格尺寸定制刀头和治具（樣品規格尺寸必须和量産産品的規格尺寸保持一致）
